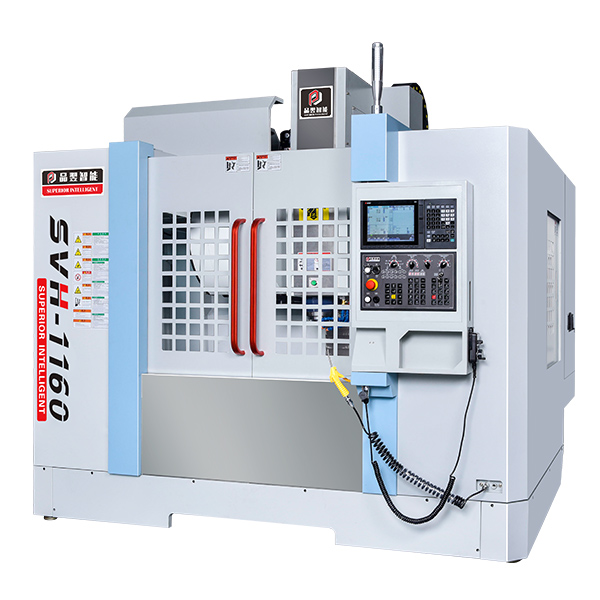

產品特性
Product characteristics
優異的倒置式結構特性
完美的剛性與穩定性
優異的機體結構
創新的T型床身結構設計，工作臺和滑座全行程支撐結構，解決了傳統C型立式加工中心工作臺左右懸垂缺點，達到最佳的動態水平精度和耐久度，增加機床的整體切削剛性及切削穩定性。
高精度持久性
所有鑄件經過熱處理消除應力，并在粗加工后經過振動時效處理，以消除鑄件內部殘余應力，再進行精加工，確保機臺高精度持久穩定。
高負荷承載性
XY軸導軌采用大跨距設計結構，結合床身全行程支撐，工作臺平均載荷可達到800KG。
應用領域
application area
該機床專為高效率高精密產業研發設計，廣泛用于大型精密零件加工和精密模具加工等。
產品參數
Product parameters
項目 | 單 位 | 備注 | |
行程 | 左右行程(X) | mm | 800 |
前後行程(Y) | mm | 500 | |
上下行程(Z) | mm | 500 | |
主軸端面至工作臺 | 上下距離 | mm | 120-620 |
工作臺 | 尺寸 | mm | 1000*500 |
T型溝(尺寸X數量) | mm | 5-18T*100 | |
最大載重(平均分布) | kg | 500 | |
主軸 | 主軸轉速 | r.p.m | 10000 |
主軸傳動方式 | -- | 皮帶式/直連式 | |
錐度 | -- | BT-40 | |
刀庫 | 刀庫容量 | -- | 24T |
移動 | 三軸快速移動 | m/min | 15 |
切削進給 | mm/min | 1-8000 | |
最小輸入單元 | mm | 0.001 | |
機床精度 | 定位精度mm | mm | ±0.005/300mm |
重複定位精度mm | mm | ±0.005mm | |
主軸電機 | 電機功率 | Kw/N.m | 7.5/11kw |
三軸電機 | X軸電機 | Kw/N.m | 2 |
Y軸電機 | Kw/N.m | 2 | |
Z軸電機 | Kw/N.m | 3 | |
三軸線規 | X軸線軌 | -- | P級 |
Y軸線軌 | -- | P級 | |
Z軸線軌 | -- | P級 | |
三軸螺桿 | X軸螺桿 | -- | C3級 |
Y軸螺桿 | -- | C3級 | |
Z軸螺桿 | -- | C3級 | |
數控系統 | 型號 | -- | MITSUBISHI（M80）/FANUC/SIEMENS |
其它 | 電力需求 | KVA | 20 |
重 量 | t | 約5.5t | |
氣壓需求 | kg | ≧6 | |
面積需求(LxWxH) | mm | 2700*2350*2550 | |
